Espaçador Losangular Autotravante

Espaçador losangular autotravante: conheça o acessório

Extremamente moderno e tecnológico, o espaçador losangular autotravante é um acessório muito útil. Mas você sabe quais são as funcionalidades, vantagens ou quais são os materiais usados na produção? Apresentaremos tudo isso a você. Preparamos um material completo sobre esse acessório que é ideal para a utilização em redes aéreas de distribuição de energia elétrica.

Apresentaremos a você as funcionalidades, material utilizado na fabricação, vantagens, características do produto e muito mais. Ao finalizar a leitura do material, você terá o conhecimento a respeito das características e funcionalidades do espaçador losangular autotravante. Boa leitura!

Neste conteúdo, você verá:

● O que é espaçador losangular autotravante;
● Vantagens do espaçador losangular;
● O que é rede compacta;
● Aplicação do espaçador losangular;
● Características dos espaçadores.

O que é espaçador losangular autotravante?

Os espaçadores losangulares, como o próprio nome aponta, são acessórios no formato de um losango. A função desses acessórios é manter o espaçamento entre os cabos de fase e neutro (mensageiro) das redes de distribuição aérea. São desenvolvidos para atender aos parâmetros elétricos e mecânicos em ambientes típicos de uma rede de distribuição aérea.

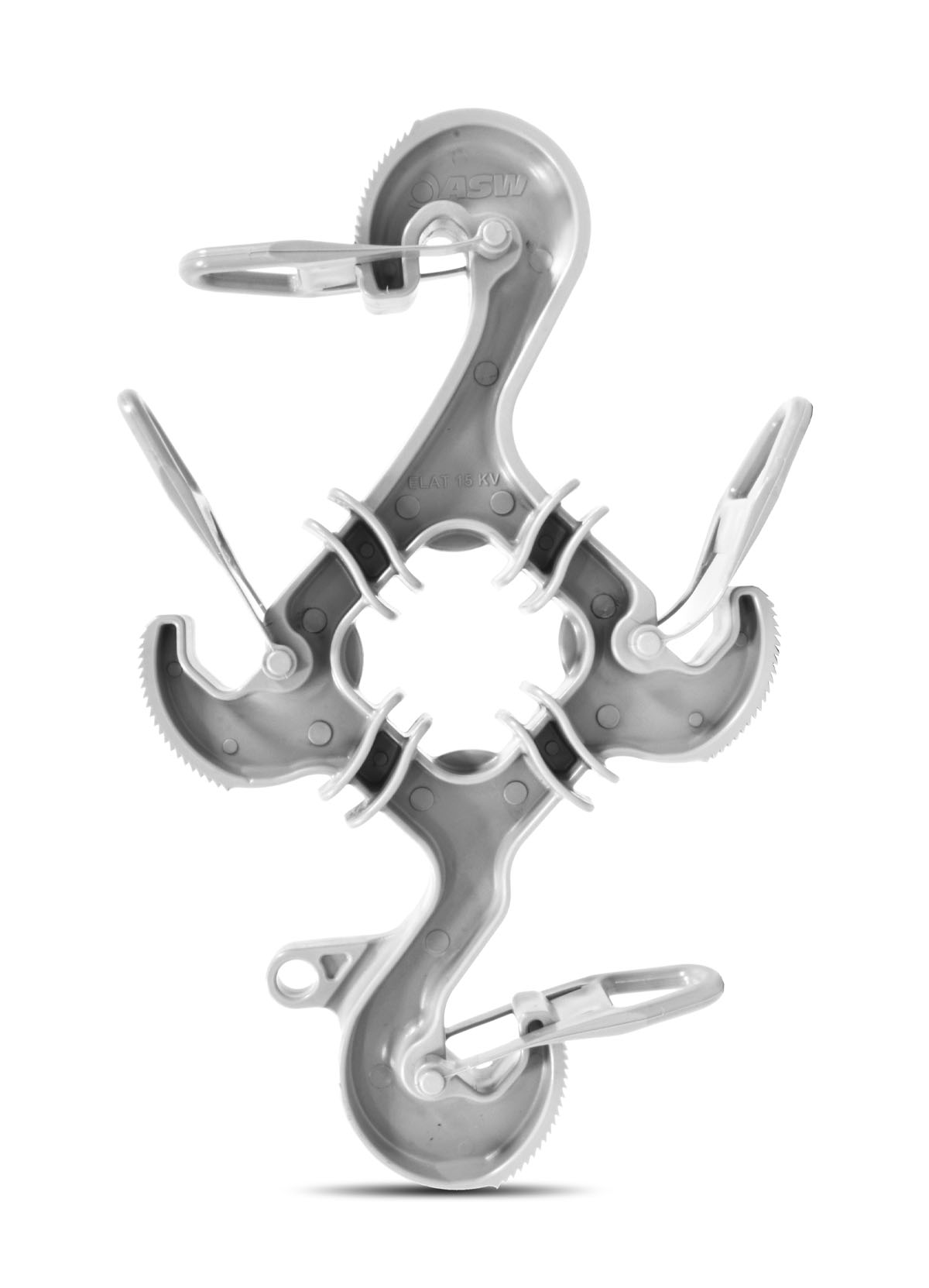

É uma peça produzida pelo processo de injeção em polietileno de alta densidade na cor cinza e com resistência ao trilhamento elétrico. Os espaçadores são projetados com mecanismos especiais que seguram o cabo usando uma garra que mantém a pressão de aperto através de um sistema mecânico. O acessório é pendurado em um cabo mensageiro e usado como suporte para manter o espaçamento dos cabos condutores em um sistema trifásico.

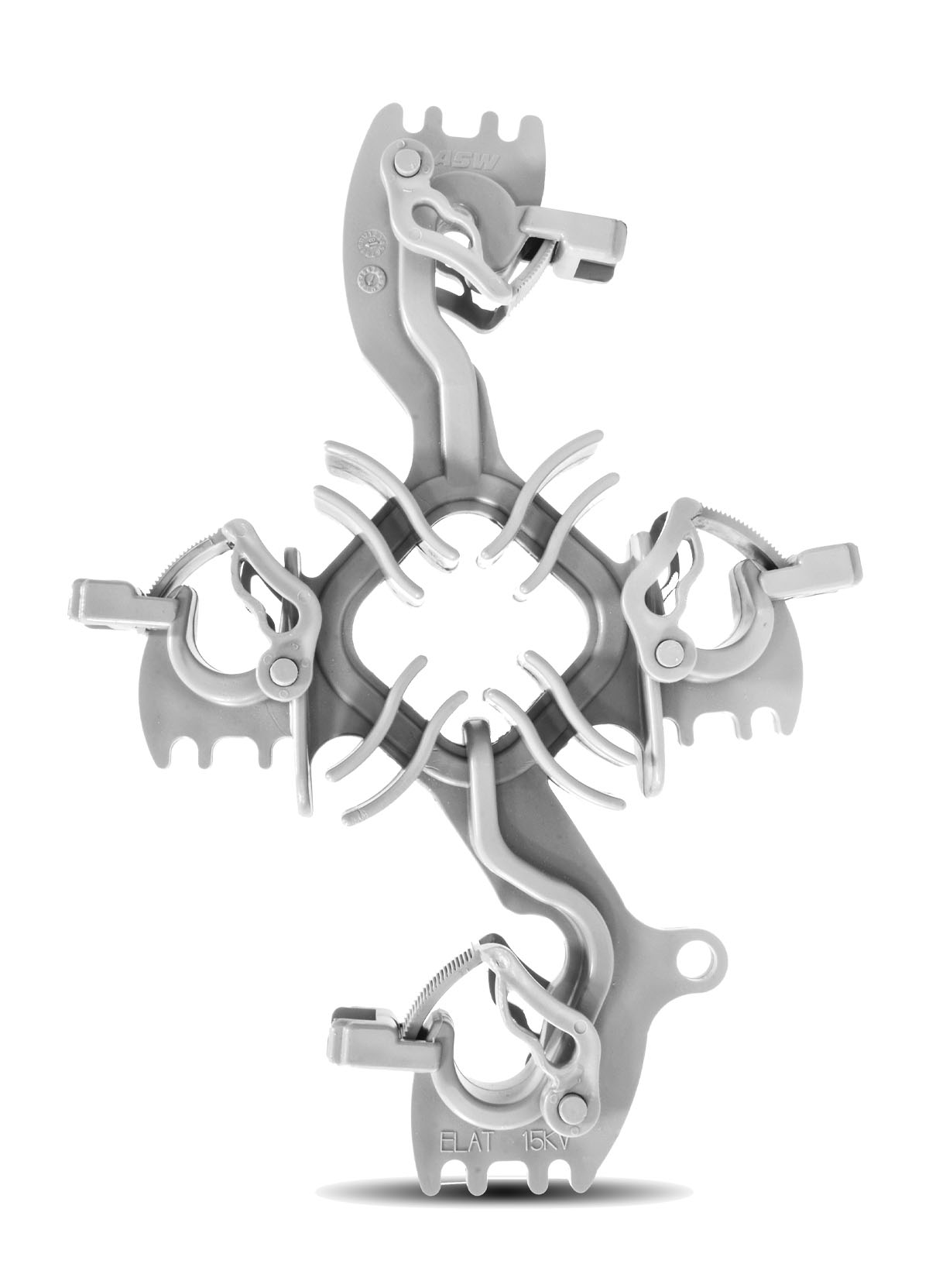

Muitos conhecem o acessório por outros “nomes”: espaçador spacer, separador de rede compacta e, pelo formato, também é muito conhecido como espaçador de energia cavalo marinho.

A rede compacta

Uma rede de distribuição de tensão de até 15KV e de 25KV a 35KV é uma inovação tecnológica que, primordialmente, visa a melhoria da qualidade da energia que é distribuída. Dessa maneira, gera o aumento de confiança no sistema.

A compactação dessa rede se dá justamente devido ao acessório utilizado, o espaçador, que tem como finalidade de impedir o contato direto entre os cabos. Portanto, a rede é compactada de forma losangular. Dessa maneira, o esforço mecânico exercido sobre as estruturas provém do cabo mensageiro, considerando que, devido a intervalos curtos entre os espaçadores losangulares, os cabos necessitam de trações de montagem menores, se comparadas às do cabo mensageiro.

Vantagens do espaçador losangular

O espaçador losangular autotravante é ideal para a utilização em redes compactas, e tem como a sua principal finalidade manter o espaçamento entre os cabos condutores e mensageiros, com o objetivo de evitar o curto-circuito.

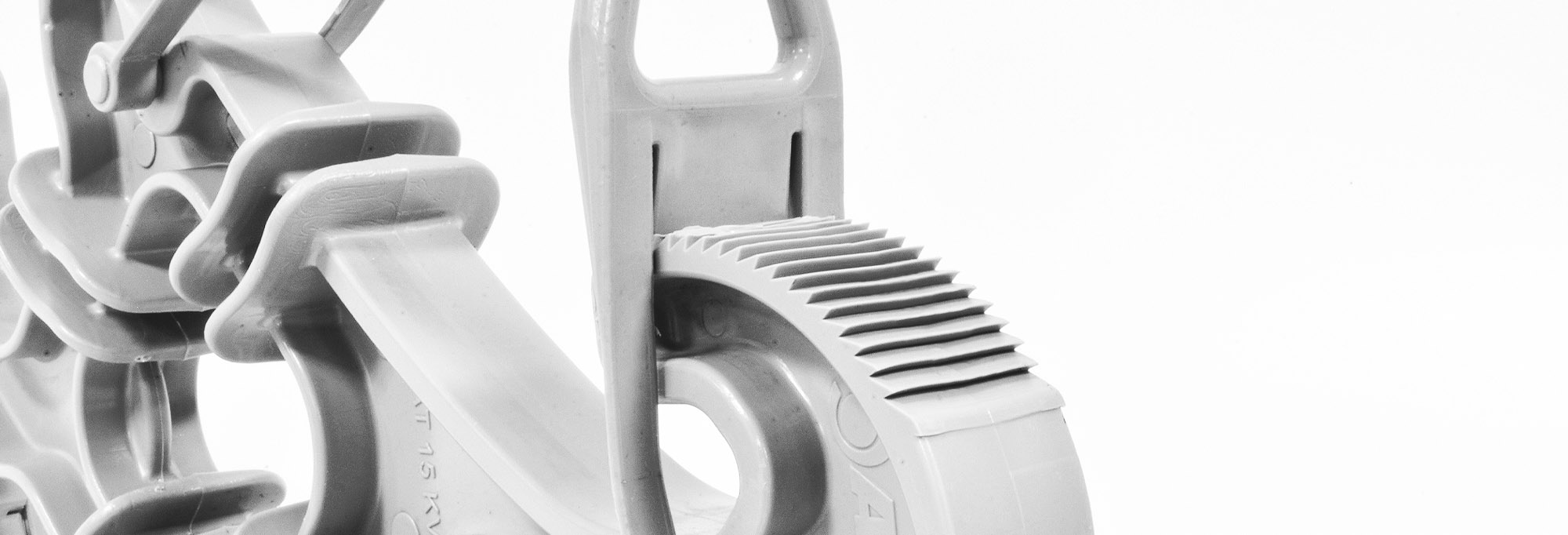

Se for comparado aos demais modelos de espaçadores, o espaçador losangular autotravante possui um diferencial extremamente benéfico: o acessório é projetado com presilhas autotravantes, o que elimina o uso de anéis de silicone para amarração. Tal característica reduz os itens de estoque, facilita muito na aplicação e manuseio, o que resulta em menos tempo de trabalho.

As presilhas são constituídas pelo mesmo material do espaçador, dessa maneira, evita correntes de fuga e trilhamento elétrico causados pela incompatibilidade dos materiais (no caso do anel de silicone com o espaçador convencional com anéis).

O espaçador losangular autotravante da classe 15KV pode ser utilizado em cabo de 35 a 300mm. O acessório permite também a utilização de anéis de amarração em sua aplicação.

Características do espaçador losangular autotravante 15KV

● Material: PEAD – Polietileno de alta densidade na cor cinza
● Características técnicas: conforme ABNT 16094 e ABNT 16095
● Características físicas do composto: tensão de trilhamento de até 3KV (método de ensaio conforme ABNT NBR 10296)

Permissividade relativa: ≤3 (método de ensaio conforme ASTMD-150).
Variação de massa ≤0,50% no ensaio de absorção de água (conforme NBR-IEC 60811-1-3/01).

Temperatura de fragilização: ≤-15oC (método de ensaio conforme NBR 7307).
Tempo de resistência ao ensaio de fissuração: >72 horas.

● Características mecânicas do composto: Resistência ao ensaio de tração sem envelhecimento: 21,5MPa mínimo e alongamento à ruptura: 300% mínimo.

Resistência ao ensaio de tração após envelhecimento em estufa de ar e em câmara de intemperismo de UV: variação de 25% máxima permissível da resistência à tração e do alongamento à ruptura entre os valores obtidos antes e após envelhecimento.

● Características mecânicas do espaçador losangular:

Resistência à tração de curta duração com envelhecimento em estufa de ar: variação de 25% máxima permissível da resistência à tração e do alongamento à ruptura entre os valores obtidos antes e após envelhecimento.

Resistência à tração de longa duração com envelhecimento em estufa de ar: 250daN mínimo aplicada com variação de 15% máxima nas distâncias entre fases e mensageiro.

– Resistência à torção: 30daN por 24 horas.

– Resistência ao impacto: suporta a queda de 10m sem trincas, fissuras ou rachaduras.

– Radiografia digitalizada ou computadorizada: isento de descontinuidades.

– Ruptura à tração: 600daN mínimo.

– Fatiação: isento de descontinuidades.

● Características elétricas do espaçador losangular:

– Distância de escoamento: 290mm mínimo.
– Tensão suportável à frequência industrial sob chuva: tensão máxima de operação de 15KV:34KV.
– Tensão suportável de impulso atmosférico a seco: tensão máxima de operação de 15KN:110KV.
– Compatibilidade dielétrica: tensão máxima de operação de 15KV:16KV mínimo.
– Curto circuito: 12KA.

A ASW Brasil

A ASW Brasil está presente em todas as Companhias de Energia Elétrica do Brasil, líder da América Latina na fabricação e distribuição de Cruzetas Poliméricas Reforçadas com Fibra de Vidro, com mais de 2 milhões de peças instaladas. Atua também no segmento de produtos injetados voltados para rede de distribuição de energia nua e compacta. Certificada com ISO 9001/2015 pelo Grupo SGS, busca sempre a excelência em todos os seus serviços e processos, conta com laboratório próprio e equipamentos calibrados e aferidos periodicamente, os ensaios são realizados para garantir que a conformidade com os padrões de qualidade estabelecidos pela ABNT ou especificação de cada cliente sejam cumpridos.
