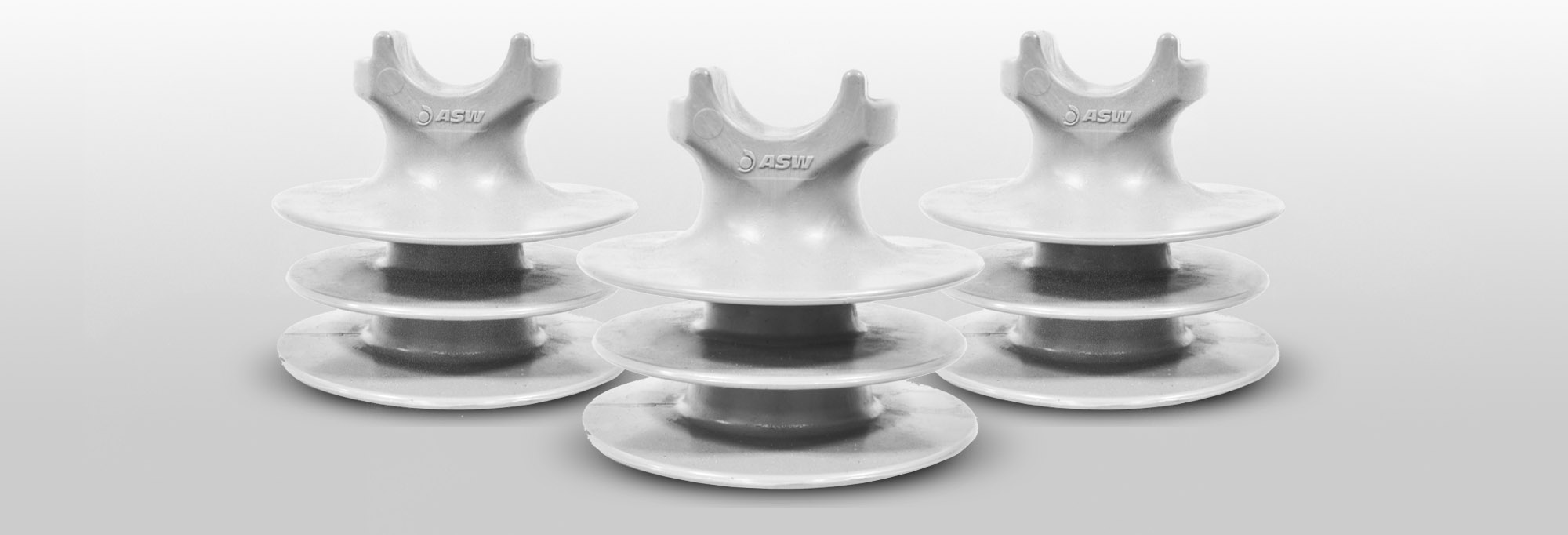

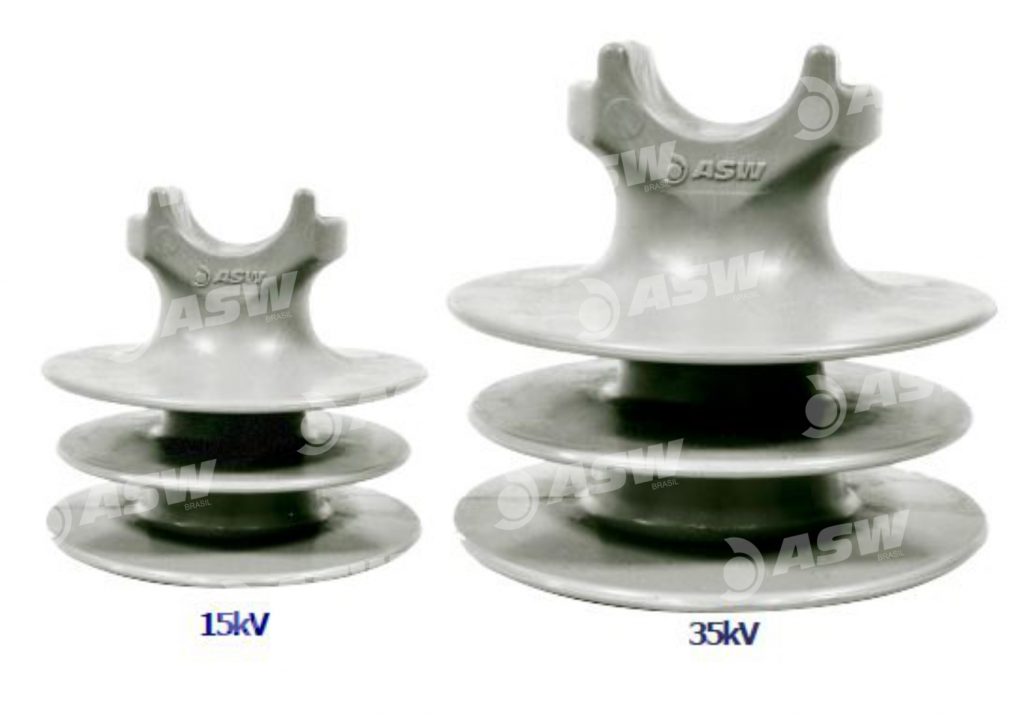

Isolador de Pino Polimérico de 15kV à 35kV
CÓDIGO DO PRODUTO
IPPA 15KV / IPPA 35KV
DEFINIÇÃO
Isolador tipo pino polimérico dotado de orifício roscado, constituído por um único corpo isolante que para fixação dos cabos cobertos, requer o uso de amarrações.
APLICAÇÃO
Utilizado na rede de distribuição aérea primária compacta com cabo coberto , nas tensões de 15 e 36,2kV.
MATERIAL
PEAD – Polietileno de alta densidade na cor cinza.
CARACTERÍSTICAS TÉCNICAS
Conforme CODI 3.2.18.27.1 e ABNT NBR 16327-1 e ABNT NBR 16327-2
SOLICITAR UM ORÇAMENTO
CARACTERÍSTICAS FÍSICAS DO COMPOSTO
Resistência ao trilhamento e erosão: 3kV (Método de ensaio conforme ABNT NBR 10296).
Permissividade relativa: ≤3 (Método de ensaio conforme ASTM D-150)
Absorção de água: ≤0,25% (Método de ensaio conforme MB-1595).
Temperatura de fragilização: ≤-15°C (Método de ensaio conforme NBR 7307).
Resistência ao trilhamento e erosão: 3kV (Método de ensaio conforme ABNT NBR 10296).
Permissividade relativa: ≤3 (Método de ensaio conforme ASTM D-150)
Absorção de água: ≤0,25% (Método de ensaio conforme MB-1595).
Temperatura de fragilização: ≤-15°C (Método de ensaio conforme NBR 7307).
CARACTERÍSTICAS MECÂNICAS DO COMPOSTO
CARACTERÍSTICAS MECÂNICAS DO ISOLADOR
Ruptura mecânica à flexão: 1500daN mínimo
Ensaio de Tração: 500daN mínimo
CARACTERÍSTICAS ELÉTRICAS DO ISOLADOR
Distância de escoamento
Tensão máxima de operação de 15kV: 348 mm
Tensão máxima de operação de 36,2kV: 530 mm
Tensão suportável à frequência industrial sob chuva
Tensão máxima de operação de 15kV: 34kV
Tensão máxima de operação de 36,2kV: 50kV
Tensão suportável de impulso atmosférico
Tensão máxima de operação de 15kV: 110kV
Tensão máxima de operação de 36,2kV: 150kV
Perfuração sob impulso no ar (Sem perfuração na aplicação da tensão)
Tensão máxima de operação de 15kV: 230kV mínimo
Tensão máxima de operação de 36,2kV: 315kV mínimo
Compatibilidade dielétrica
Tensão máxima de operação de 15kV: 16kV mínimo
Tensão máxima de operação de 36,2kV: 40kV mínimo
